こんばんは、こんばんは。

なーんかワンフェスに出展予定だったんですが
それが2月5日だと全然忘れて・・・
というか
2月後半とか勝手に勘違いしてまして
突貫工事でウサリャーの型を起こしています。

間に合うんでしょうか・・・・

さておきまだ、書いてない記事あったので書いときます。

BCLKでオプチーバークロックについては
前述しました。別にそれでも不具合なかったのですが、
GIGAバイコさん所のマザーにはC.I.A.2というどこぞで
聞いたような名前の機能がついております。

とりあえず使った事なっかったので
ちょっと調べてみると、ありゃこれまた不評なのか
記事があまりありません・・・。

んじゃ試してみようってことで試してみたら、
私個人の意見だと、結構いい感じです。

・CPU倍率がロックフリーのＣＰＵでもないのに
何故か上がる事。
・BCLKが必要時だけ上昇し、アイドル時等は
デフォルトの133.2 x 9倍に戻る事。

この二点でしょうかね？使っていてこれといって
不具合は出ていません。

一応設定は・・・
pci express  = 100MHzに固定＞モニターにノイズが入るのが嫌。
メモリーFSB    = 8.0倍に格下げ。＞OC対応メモリーではないから。
C.I.A.2            = sprort
他は全部auto

さて、いったいどうなるのか？
スクリーンショットを撮ってみました。
最高倍率＞

core i5 750の倍率は24が最高倍率のハズですが・・・
27倍まで上昇してます。

どうなんでしょう？
CPU-Zの表示ミスでしょうか・・・？


同じ状態でもBCLKが上昇する場合もあります。
最高BCLK＞

表示では149.1MHzとあります。

なお別に特別な事はしてません。
同率作業の中で倍率が上昇し、
倍率が下降してすぐに今度は
BCLKが上がったりと著しく変化しております。

最高まで回した時は
こんな感じです。＞
3577.9MHz
およそ3.58GHzで動くことになります。

で、以前の用にC.I.A.2ではなく
BCLKを増やしたオーバークロックだと
何故かカスペル2011さん（ウィルスソフト）
が上手く動けず当たっているのか

カスペのアップデートのタイミングでフリーズを
起こしやすくなってしまいます。

139MHzでは問題なかったのですが、
140超え始めると、2～3日して
カスペがアップデートを始めると
突如フリーズ現象が起きるようになってしまいます。
prime95で回してる時は特に不具合おきなかったんですけども。
まぁ、とりあえず理由は私にはわかりませんが、
かなり高確率で当たります。

C.I.A.2だと特にその様な現象はおきていません。
で、写真はsportモードですが
私は一段落としてcruiseモードで動かしています。
BCLK149 MHzは、私の電源だとちょっと不安。
80Plusの規格品でもないですし。。。
メモリーもバルク品ですし。。。
それにsportだと動きが俊敏すぎてなんか不自然なので。

現在快適に動いております。
クルーズだと、倍率は26倍でBCLKは144.2程度までの上昇です。

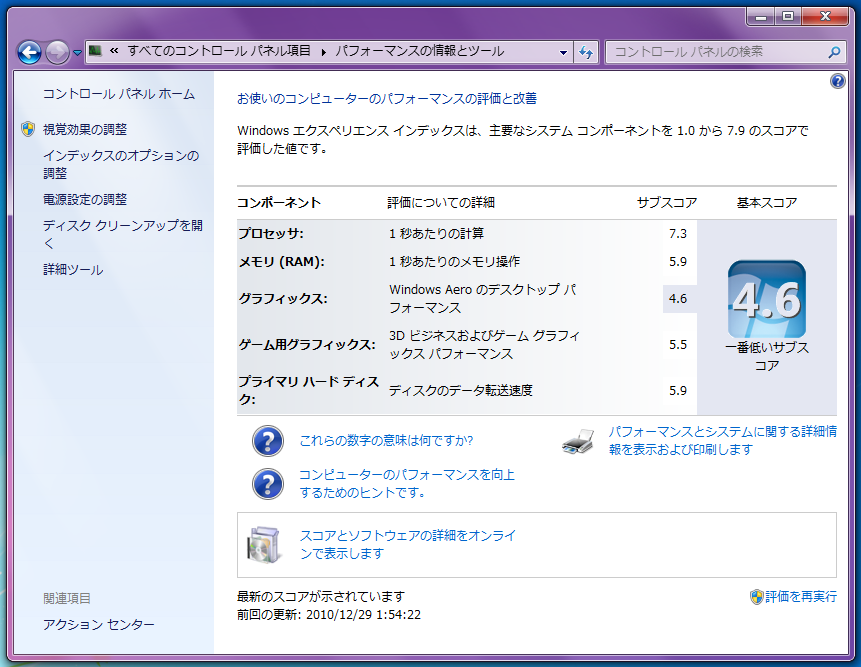

一応エクスペリエンスをさらしておきます。
sportでもcruiseでも
結果は同じになりました。
7.4ですね。でもソフト立ち上げたりした時は
ちょっと違いますけどね。sportの方が俊敏。
でもcruiseの方が自然。
とまぁ、どうでもいい雑談でした。
ではでは。

[2回]

こんばんは、Gumiです。

なが～～～らく放置していて申し訳ありません。
戻ってきました。

最近は仕事の傍ら、ちょっとＰＣのケース弄りをしていまして・・・
まぁ、なんかずっと手を動かしていたので
どうにもＰＣに触れられなかったのが
実情です。

さてさて2011さっそくintelからコードネームSandy Bridge
のcore i5 i7のシリーズが店舗に並んでいました。
う～んなかなかのスペックみたいですねー。
GPUも統合されて、さらなる躍進か・・・
と思いきや統合されたGPUが
「う～ん・・・おまけ？」
と思ってしまうのは
AMDのRadeon HDシリーズが高性能だからなんでしょうかね？

で、AMDもきました。開発コードネームLlano
4コアでＧＰＵ統合の模様。
まぁここで詳しく触れても興味ない人もいますし。
私自身がそこまで「なるほど」と思ってるわけでもないので
興味のある人はこちらのサイトに詳しく書いてあります。
時間ある時に呼んでみると、現代がちょっと面白くなるかも？

さて私、何をいじってたか？と申しますと、
ケースの側面。
まぁ、相変わらずお馬鹿といいますか、変態といいますか・・・。
まぁ、ただの板だったんですけども、冷やすために手鋸でぶち抜いた
はいいんですが見た目がどいうもねぇ・・・

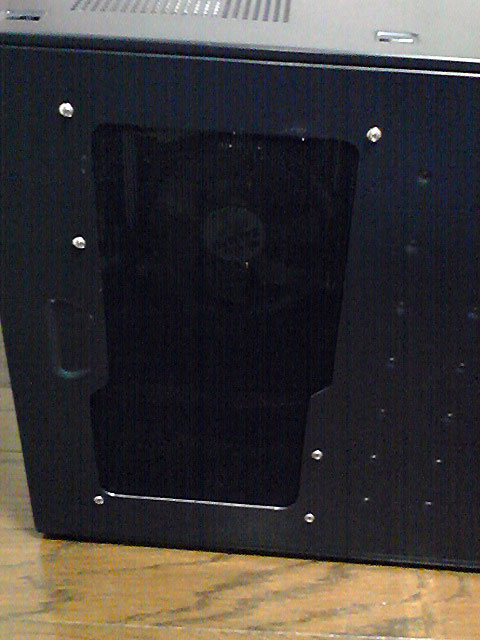

ただのむき出しっぱです。

まぁそれで、アルミメッシュでも張ろうかな・・・
と思って年末に秋葉で500円で売ってた
ノートＰＣ用の冷却台を買ってきました。

アルミメッシュはなかなか良いのが手に入らないし
結構お値段するので、投売り品みたいなものを
買って、流用してしまう方が安くあがりますかね。

買っておいたのはこちら
Ａ4サイズ用か何かです。
投売り品で500円。
これでかなり大判のアルミメッシュが入手できました。
ハンズは高くて、狙ったものが無いですからね～。

これを張ってみるとこう→

う～ん確かにそれっぽくはなりました。
なったけど、別に？それが？
みたいな感じ・・・

なんか味気ないといいますか、
まぁ、機能的部品だし、こんなもんか。

でも。。。う～んなんか納得できない。

ってことで結局1mm厚と3mm厚のアクリル板を買ってきました。
1mmが480円3mmが840円だったかな。
西新井のドイトで売ってます。三菱レーヨン製。

で、大きさをあわせて、処理がしっかりしてないと
なんともおんぼろ感がでてやり直す羽目になりそうなので

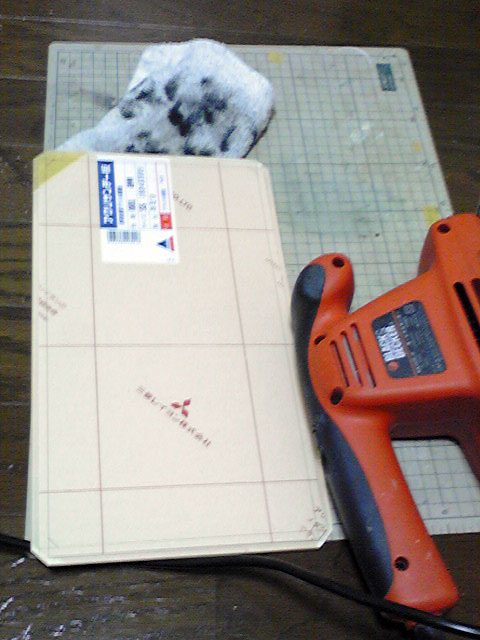

しっかりオービタルサンダーで面取り。額縁の用に仕上げます。
まぁ、1時間もあれば切って削れます。
切るのは真っ直ぐならアクリルカッターが一番綺麗に切れる
気がします。3mmぐらいすぐですしね。
面取りなどの処理が必要な場合はオービタルと
空研ぎペーパーの＃240が相性いいですね～。
削れ過ぎず、でも削れる。目詰まりもほとんどしません。

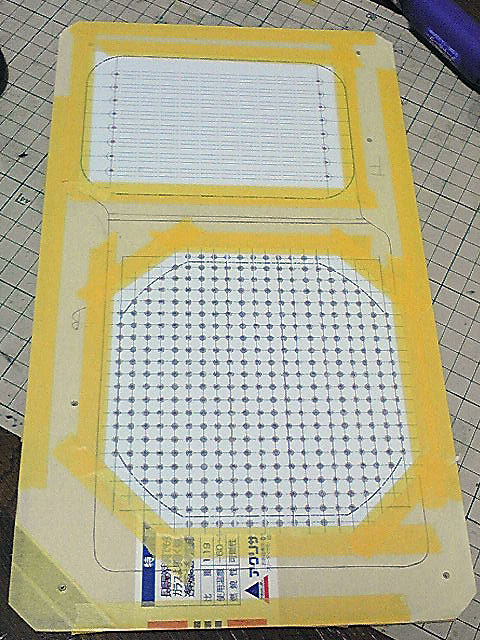

で、とりあえず穴をあける図面をイラレで書いて
張ります。この時剥離表面保護シートは張りっぱなしが
いいかと。マスキングもったいないし。
剥がれてきたら剥がれたところをマスキングテープで止めて
しまえば剥がれてきません。

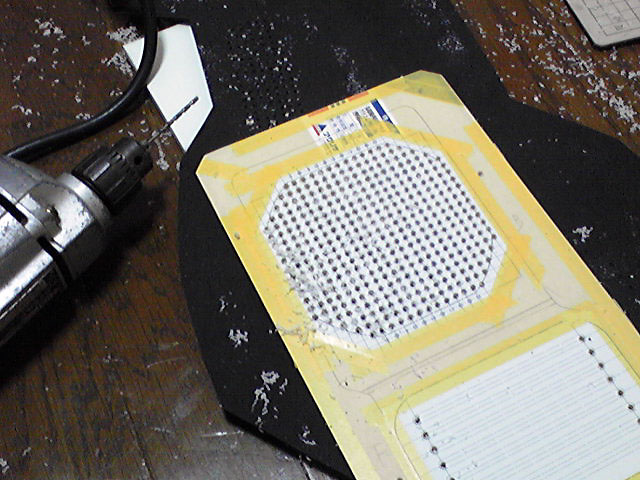

さて、総計420個近い穴をあけます。
ボール盤はないのでハンドドリルで・・・

結構時間かかったようなかからない様な。
穴を開ける前に先にリューターで穴位置に
ほんの少しだけ下穴傷を残しておくと
ハンドドリルでも、ほぼぶれずにそこに吸い込まれていきます。
下処理しておかないと、せっかくの透明なアクリル板が傷ついたり
思わぬところに穴があくので注意が必要です。

必死で作業すること1時間半？
10分やってちょっと休憩。
材料と、ドリルの刃を気遣いながら作業します。

作業後ドリルを持ってた右手がちょっと妙な感じ。
振動って恐ろしいですね・・・。

でグラボ付近は長い横穴にしようとおもって
ソニックウェーブカッターで切ったのですが・・・ダメでした。
ソニックウェーブカッターは超高振動で
プラ版などのカーブを美しく切るように購入したのですが・・・
今回アクリルに初めて試しがてら使ってみましたが・・・

切断中に振動数で温度が上がるのですが
（電子レンジみたいな感じ？）切断した場所に温度が残り、
溶解したのち再度結合してしまいます。。。

で、無理やり力で取ったら、割れてしまいました（ ;  ;）
乱暴なのはいくない。ですね。

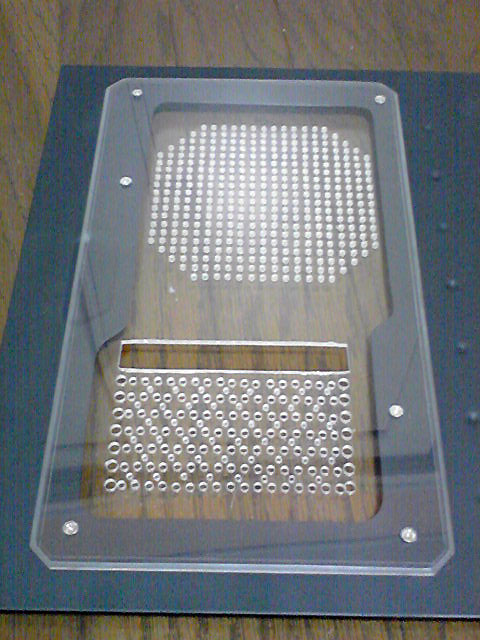

完成したのですが、、、
割れた部分を削りとったので、
郵便ポストみたいな大穴があいてしまい・・・

これは。。。
う～ん、かなり悲しい感じかも・・・

しかしやり直す時間もないし
お金ももったいないので

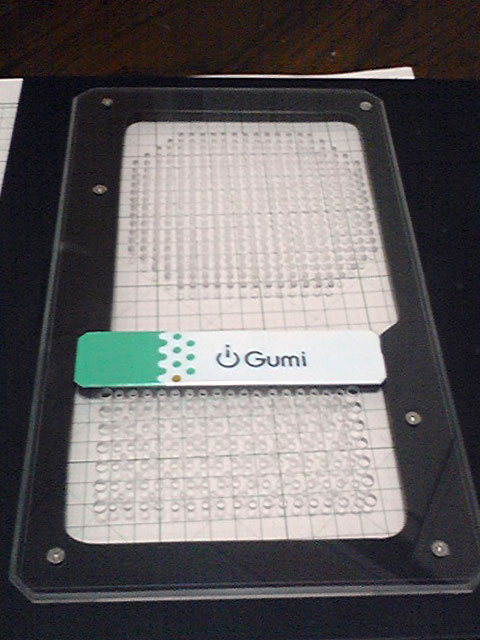

ここにうちのエンブレムでもつけちまえ・・・

ってことでつけました。

とう。。。

まぁ、ごまかしにはかわりありませんが・・・
なんとなくそれっぽく見えるしいいや。。。

ＰＣにつけても
なんか自然だし。

つまららない店売りに旧型ケースは脱したので
良しとしました。

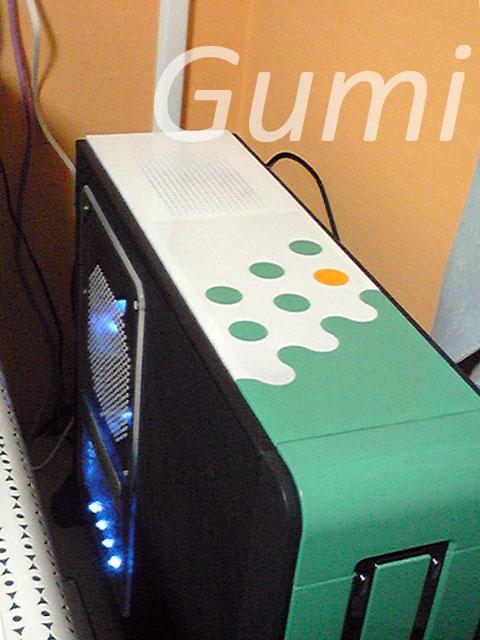

なおケースの天板がほったらかしだったので
一緒に塗ってしまいました。

うちの名刺と同じ
ドットグラデーション？
ドットウェーブ？？？
まぁ、どっちでもいいですが、、、
う～ん
これならかわいくていい感じだ～。
満足満足。

ではでは～。

[0回]

さてAthronⅡ X4 645の実力やいかに・・・
結論だけいきます。

ＣＰＵのスコアは7.3
おぉ～こりゃいいですね～。
なおアバウトなベンチですが
今人気のPhenomⅡ X4 955も7.3です。
値段の差は2,480円くらいですかね。
う～ん、お買い得・・・。
なお今回ASUSなのでTubo key2というのが
マザーについてるので、onにしてみた場合。

あんまり変わりませんか・・・？
なおBCLKは155が基本ですが、
ブースとかけると200ちょっとまで上がります。
しかしエクスペで0.1しか上がらない所をみると
ベースで使うのがお得ですかね。

なお、アイドル時は155x6倍だったか？
で、CPUクロックが1GHz割り込みます。
なんという省エネ・・・。

気になる880Gの性能は・・・
普通500MHzですが
ASUSのオンボ880Gは700MHzですね～。
性能は8,000円のマザーでこの性能。
う～んなんという魅力。

しかしマザーのチップの配置とか、こう細かい部分は
やっぱりGIGABYTEが好きな私。
BIOSもなんかギガが好き。

ASUSは「堅い」といいますか・・・。
たまにはいいですけどね～。

ま、とりあえず結果だけ。
後は時間みて「続きを読む・・・☆」に細かいこと書いていきます。

[0回]

昨年は格別のご好意により
記事をご覧下さった方々、ありがとうございました。

本年も拙い文章ではありますが
よろしくお願いいたします。

さて、年末とお正月休みを利用して
年末に上げた記事でＰＣを作る内容がありましたが
相方のＰＣの高速化という名目でＰＣ一台組みました。

構成は先に上げたモノですが色々弄って遊んでました。

ちょっとまだバタバタしておりますので
近々記事上げます。


一応年賀ということで年賀状上げておきます。

ではみなさま今年も張り切ってきましょう。

[0回]

今年はぜっんぜっんクリスマスって
気がしませんでした。

毎年恒例の苦しみマスですかね～。
この調子じゃ、正月もなんだか
勢いで過ぎてしまいそうで、怖い今日この頃。

なんか昨日も今日も寒いですね～。
部屋の大掃除とか年賀状とか書きながら
ＰＣで気になっていた事の作業です。

よくケースのエアフローとかっていう内容の
記事を見かけます。
様は空気の流れなんですけど、

私のケースは
Skydigital のsky303というケース。
CoupdenのCP-300系とか　500系シリーズと同じ
フレームを使ってます。

結構評判悪いんですよ。。。
ATXフレームを無理やりスリムにしたような
ケースですからね。

うん、じゃぁでかいのにしよう。
とは思いません。
確かに現状のグラフィックボードはつめません。
RADEON HD5750の補助電源無し
空冷モデルが欲しかったんですが、
それすら、空冷ファンがケースから
はみ出してしまします。

個人的にＰＣはファンレスフェチなんですけど・・・
ちょっと残念。

で、いったい何がどう悪いのか写真をご覧ください。

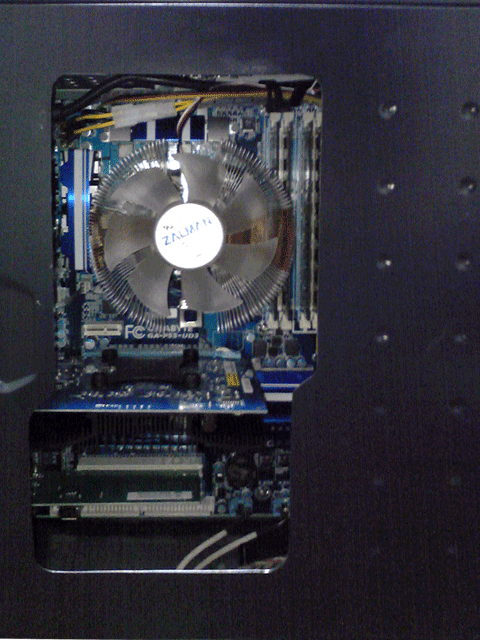

ケースのカバーを外した上体のＰＣ
通常電源がマザーの上にくるのですが
それが正面にきていて、通常の電源が入る部分に
HDDが乗っています。
排気は6cmファン2機と電源についてるファンのみ。
電源の排気に関しては、フロントパネルを回り込み
反対側の側面に排気。
しかも電源の延長アダプター取り出し口が下に
あるため、側面にファンがついてる電源は使用
できません・・・。
使用してもいいですが・・・ファンが向かって奥の
ケースの壁にぶち当たって、ほとんど意味をなしません。

っていうかだったらそっちの壁をぶち抜いて
ファンの出口つくればいいだろう。と思うのですが、、
なぜか細い角ばった通路を作って頑張らせています。
何故なんでしょう？頭が悪いのか良いのか。
判断に悩むケースです。

だがそれがいい。

と思ってしまう私はただの馬鹿なのか
アホなのか、マゾなのかは知りません。

ただ使ってみて、問題のあるケースである事に
変わりはないので、じっくり観察していじります。
「買って完成」
だったら自作なんていりません。
DELLで必要十二分でしょう。

まずは電源の排気の効率化を図ります。
といっても特に大掛かりな作業はしません。
まだ、ＰＣ使う仕事が残っていますので。

電源の反対側はこんな感じ。
まぁ、特に問題なさそうですが
心もとないといいますか
回り込んで抵抗が多いのにも関わらず
角ばって無駄な滞留や反射によって
効率がおちているのがなんとなく
わかるので、、、

その角の部分を無くし、穴径は同じでも
よりスムースに風が流れる様をイメージし・・・

プラ版を打ちます。部屋に落ちてた
0.4mmの透明プラ版。
こんなことのために買うのもあれなので
アリもので済ませたので、見づらくてスミマセン。

角の部分をカーブに抵抗を減らします。
なお写っていませんが中も加工しました。
角という角は全てカーブに。
接着は瞬間接着剤。100均です。
0.4mm厚なのでカッターで切れますし、
作業はほんの30分ぐらい。

効果でるんでしょうか？ｗ
イメージだけで先行しているんで、
実際に風量を測定してみないとなんともいえません。

さて次に、本体にとりかかります。
蓋は以前にぶち抜きました。
手ノ子で・・・ｗ
みたまんまですが・・・
この状態だと色々衝突するのか
後方排気というより
このぶち抜いた側面から
空気が出たり入ったり。
かなりムラっけがあります。

しかもケースファンと電源ファンで
減圧しているせいか、どうにも電源の方に
空気の流れが少なく。またファンレスＧＰＵの熱も
上昇気流に乗ってＣＰＵに追いかぶさって、
効率的な冷却が期待できそうにありません。

なので排気方向によって分けてしまいます。
ちょうどグラフィックボードの位置でCPU側の上段と
ＧＰＵと電源の下段の二段に敷板を入れます。
作ったのがこれ→
一応ＰＣの中なのでABS板を使っています。
1mm厚かな？これも部屋に落ちてたヤツ。
なおパネルとABS板は瞬間接着剤で仮止めして
以前、空気清浄機改塗装ブースでつかった
グリューガン（ホットボンド）で接着。
これも100均で420円だったやつです。
作業自体はアクリルカッター。
カーブはソニックウェーブカッター
まぁ、10分ぐらい？ABSは柔らかいのでかなり簡単に
加工できます。一応折れるのがいやだったので。
脇に8mm程度の板を橋渡ししてあります。

装着してCPUIDでチェックしてみます。
通常使用時1時間以上使用。
パーテンション前ーーーーーーーーーーーーーーーーーーーー
CPU core　18～44℃ 主に30℃前後
GPU           28～46℃ 主に42℃前後

パーテンション後ーーーーーーーーーーーーーーーーーーーー
CPU core　18～36℃　主に22℃前後
GPU           28～54℃　主に51℃前後

という結果ににりました。
ほほ～CPUはぐっと効果的に冷えるようになりましたかね。。。
逆にCPUファンの恩恵を受けていたGPUは
グングン上昇して行きます。

なお電源からの排気はかなり圧を感じることができ
長時間の使用ではかなり暖かい空気を感じるようになりました。
変更前は、微風しか出てませんでしたからねぇ。。。

さておきこのままではCPUはいいですがグラボが可愛そうです。
ＧＰＵを犠牲にしてCPUの効率を上げただけでは、
「大丈夫だ、問題ない」
とは言えませんよね・・・。

そこで考えます。これ以上ファンの数を増やさず
現在のファンの数だけで、どうしたら効率を上げられるか。
GPUの発熱をどこに逃がそうか・・・

CPUファンの恩恵を与えるために穴を開けると
とまた、風にむらっけが出て
改造前とさほど変わり栄えしなさそうだし・・・
結局電源側に回っちゃうかもな・・・

GPUの下に後方排気ファンをつけると
折角分断したのに、下側が減圧されすぎて、
電源の方に空気の流れが悪くなるかな・・・
っていうかファン増えちゃうし・・・

お、そうか、6cmファンにケース下側の
上澄みの温まった空気だけ吸わせてしまえ。。。
というわけで上澄みだけを吸い出す排気口をつけます。
まｘ、あ穴だけ空けるってのも手なんですが

穴だけあけるとCPUファンの巻き込み風で出入りが
難しくなりそうだし・・・ってことで

下側のケースファンに向けて排気ダクトを作ります。
こんな感じですしょうかね・・・

実際に仮止めして塩梅を見ると・・・

こんな感じでしょうか・・・

良さそうなので、綺麗にペーパーあてて
角を削りとりグリューガンで接着。

実際に装着してみるとこんな感じ。
私のイメージ通りに機能すれば、
図の様にCPUファンの風の流れを妨害せず
だからといってCPUファンの影響をさほど受けず。
排気ファンを塞ぐことなく、必要分だけ吸いだせるハズ。

で、とりあえず装着し
風の感じを見ます。。。
おぉ～お～いい感じに暖かい空気が出てきます。

かといってCPUのある上段部分は
先ほどと似たような温さ。。。
これは良さそう・・・。

実際にPCの画面で確認。
パーテンション前ーーーーーーーーーーーーーーーーーーーー
CPU core　18～44℃ 主に30℃前後
GPU           28～46℃ 主に42℃前後

パーテンション後ーーーーーーーーーーーーーーーーーーーー
CPU core　18～36℃　主に22℃前後
GPU           28～54℃　主に51℃前後

パーテンションダクト改ーーーーーーーーーーーーーーーーー
CPU core　18～39℃ 主に22℃前後
GPU           28～48℃ 主に45℃前後

という結果に。
うんうん、ちょうど中間くっらいの結果が出てますか。
ちょっとGPUは上がり気味になりましたが
良い所取りみたいな感じでしょうかね。。。

ただ、下も上も狙い通りの風の流れを感じますし
結果がついてきているので、大満足ですね～。
ウンウン。

ちょっと長くなりましたが、ではでは。
